旋挖钻机动力头结构解密
发布时间：
2018-03-20
来源：
动力头装置是钻机最重要的工作部件，它由液压马达、减速机、动力箱、缓冲装置、滑移架、联接板、压盘或护筒驱动器组成。1） 左连接板、2）胶管、3）胶管、4）管接头、5）管接头、6）胶管、7）滑架总成、8）垫圈、9）螺栓、10）挂胶销轴。11）储油壶、12）螺栓、13）螺栓、14）销轴压板、15）销轴、16）动力箱、17）压盘、18）套、19）螺栓、20）缓冲装置、21）螺钉、22）减速机、23）垫圈、24）螺钉、25）螺钉、26）垫圈

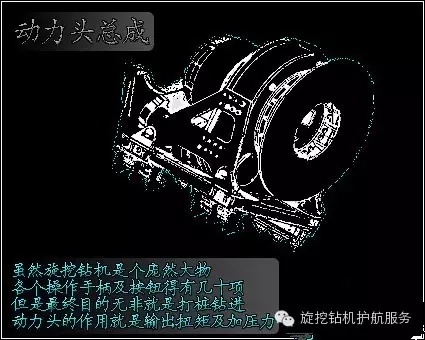

动力头装置是钻机最重要的工作部件，它由液压马达、减速机、动力箱、缓冲装置、滑移架、联接板、压盘或护筒驱动器组成。

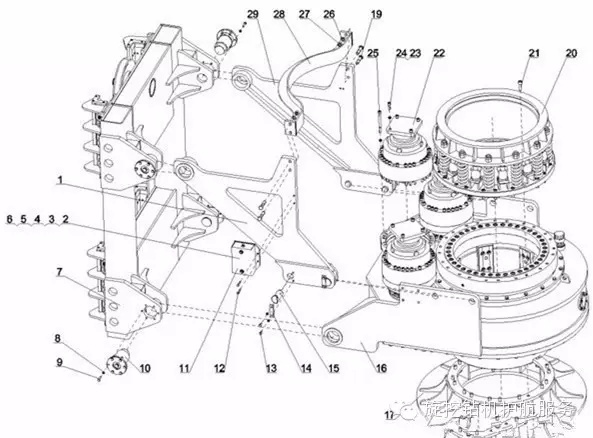

1） 左连接板、2）胶管、3）胶管、4）管接头、5）管接头、6）胶管、7）滑架总成、8）垫圈、9）螺栓、10）挂胶销轴。11）储油壶、12）螺栓、13）螺栓、14）销轴压板、15）销轴、16）动力箱、17）压盘、18）套、19）螺栓、20）缓冲装置、21）螺钉、22）减速机、23）垫圈、24）螺钉、25）螺钉、26）垫圈、27）螺母、28）防护栏、29）右连接板

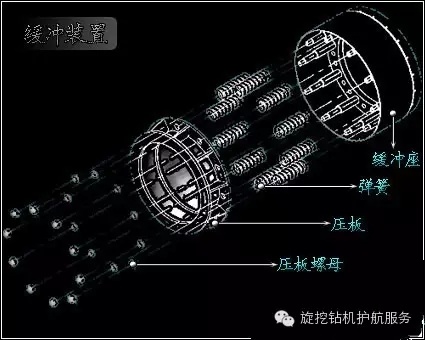

a) 缓冲装置
缓冲装置主要用于缓冲钻杆正常钻进时对整个工作装置产生的震动冲击及出现异常情况时对设备的保护。缓冲元件主要为压缩弹簧、缓冲橡胶元件。
b）压盘和护筒驱动器

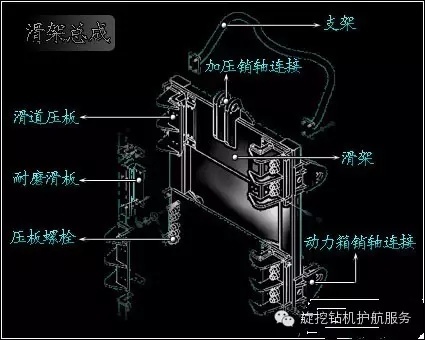

c）滑移架
滑移架是动力装置的导向部件，通过左、右联接板和销轴与动力箱固定联接，在对钻孔加压和对动力头起拔工况时，沿桅杆导轨移动。

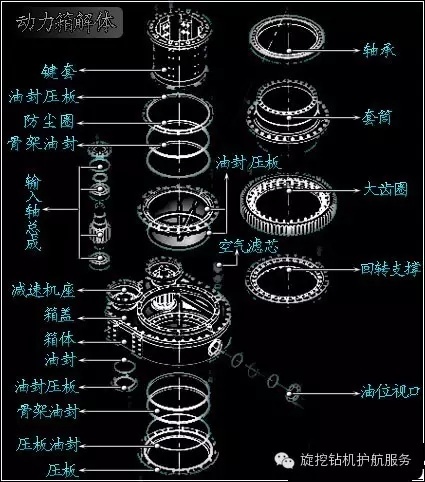

d）动力箱

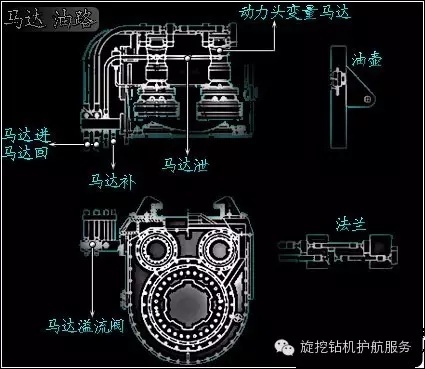

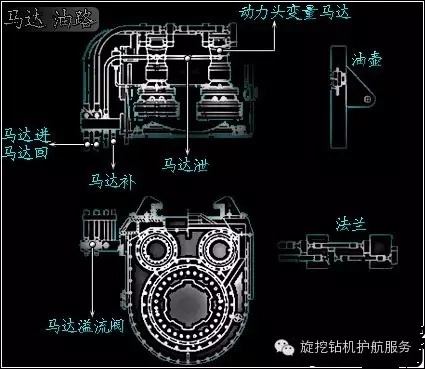

动力箱为一级传动，由两个或三个马达提供动力。动力经由动力箱内的一级齿轮传动，把动力传递到轮毂，再由轮毂上的键条把动力传递到钻杆，进行钻机施工。
